一、概述

YPQ-01-Z/40、YPQ-01-Z/70A、YPQ250B、YPQ400B型氣動抗震壓力變速器是為石油鉆井作業的立管、套管壓力檢測而研制的。具有精度高、耐振性能好，  天然防爆等優點。故可用于各種惡劣環境情況下的壓力檢測。

二、主要技術數據

1  精度為1.0級，1.5級

2  氣源為除去灰塵、油、水等雜質的壓縮空氣，其額定壓力為0.35Mpa露點溫度至少比儀表溫度低10℃。

3  測量范圍為0~25，0~40，0~70Mpa。

4  輸出氣壓信號為0~0.2Mpa。

5  工作環境溫度為-10~+70℃。

6  周圍空氣相對濕度應<95%。

三、工作原理

當壓力為0.35Mpa氣源進入A室后，若無測量信號壓力時，閥針4關閉，空氣被封閉于A室內，此時該表輸出壓力為零。

當加入△Pλ測量信號壓力后，此壓力信號作用在測量橡膠件6上，使橡膠件產生變形，通過活塞桿5推動膜片組件3向上移動，首先關閉放氣嘴，使B室內的空氣不能排入大氣然后繼續上升，把閥針4打開，A室內的空氣流入輸出室B中，且對膜片組3產生向下的推力，以克服活塞5向上的推力，直到作用在膜片組3 上的力和作用在橡膠件6上的信號平衡時為止，此時輸出室B內的壓力即為變送器的輸出壓力△Pο。

四、儀表使用和調整

1  儀表使用

儀表在投入工作前要檢查儀表的連接線路是否正確，然后接入壓力為0.35Mpa的氣源，完成上述工作后儀表即可投入工作。

2  儀表調整

首先把壓力為0.35Mpa的氣源接入儀表，然后用活塞壓力計加入測力信號，使輸出壓力為△Pο，當輸出信號低于標準值時，先松開鎖緊螺母1，再調整閥座2向右旋轉，使輸出壓力訊號增大，再將鎖緊螺母擰緊，反之，則應高速代座向左旋轉，使輸出減小。

五、儀表開箱與安裝

1  儀表開箱

開箱前應先檢查水箱有無損壞，如發現損壞，在驗收單上記時，并向運輸部門提出。

儀表開箱應按如下程序進行：

⑴打開箱蓋（注意向上標記↑）。

⑵除去儀表周圍填充  ，把儀表連同塑料一起取出。

2  安裝

⑴儀表氣源，輸出管接頭01型為內螺紋M16×1.5；YPQ250B及YPQ400B型測量螺紋Z 1/4，輸出螺紋Z 1/8。

⑵  型表安裝管為錐管外螺紋Z2″，錐管內螺紋Z1′兩種。

YPQ250B、YPQ400B型表。

六、儀表維護

1、在正常安裝與作用條件下，儀表不需特殊維護。

2、建議每年檢驗精度一次。

3、儀表檢修時，應將儀表內清洗去除灰塵。（注意大膜片組3不得拆開，以免影響精度）。裝配時應將活塞桿5涂上適量的2號鐘表油，檢驗儀表精度，并相應調整零點，在儀表投入工作前建議再檢查一次精度，避免由于配合不良引起儀表零點變化。

七、定貨須知

用戶在訂購我廠生產的YPQ-01-Z/40，YPQ-01-Z/70、YPQ250B、YPQ400B型氣動抗震壓力變送器，請寫明：型號、名稱、精度等級、數量，詳見表一。

如需配備QFH-261空氣過濾減壓器及Y150TZ顯示壓力表的請注明。

表一

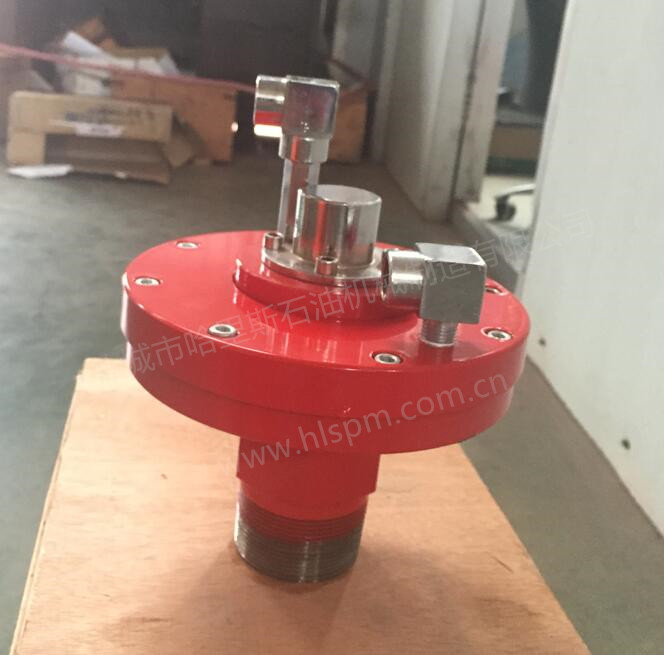

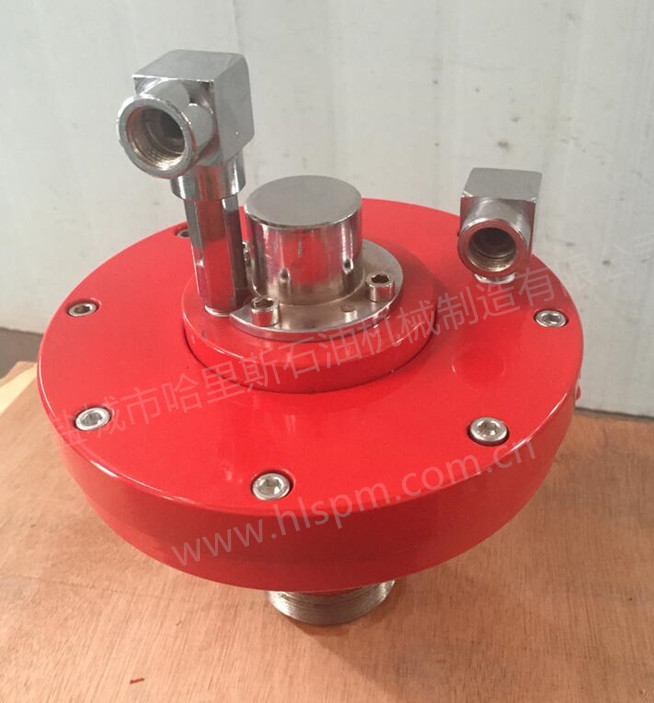

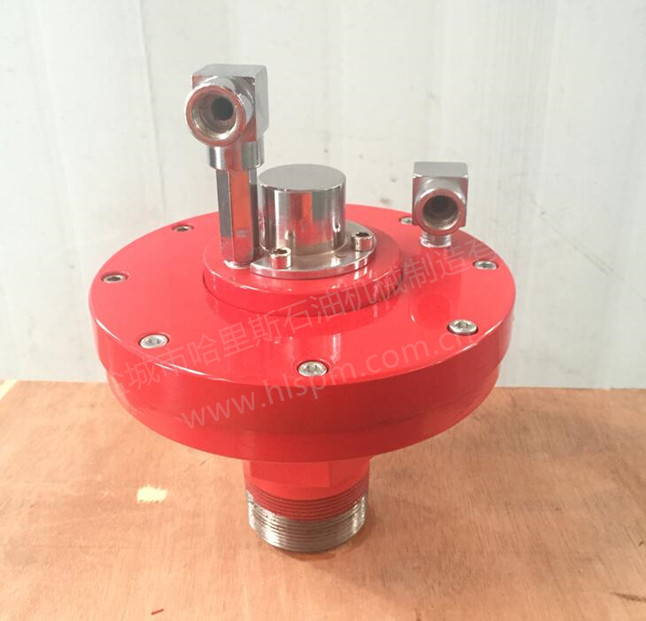

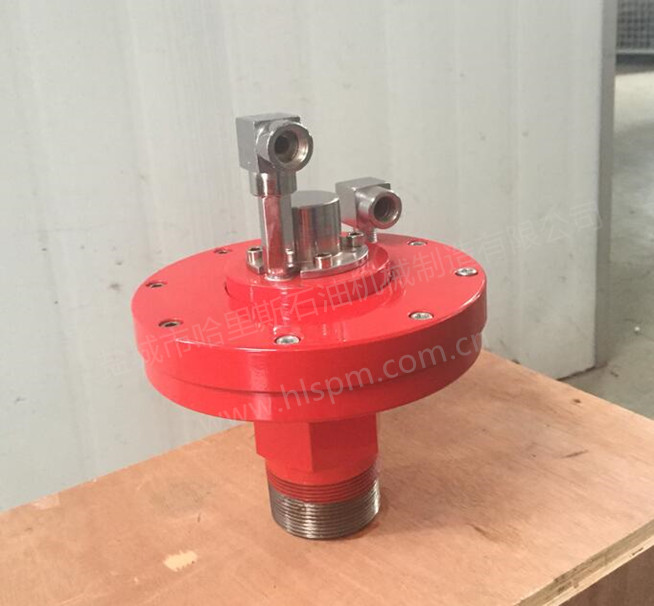

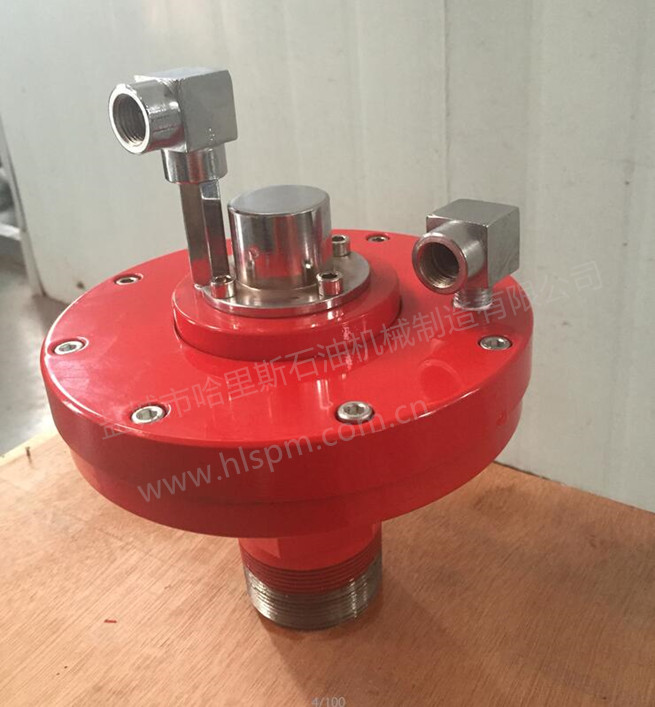

四、發貨現場圖片
